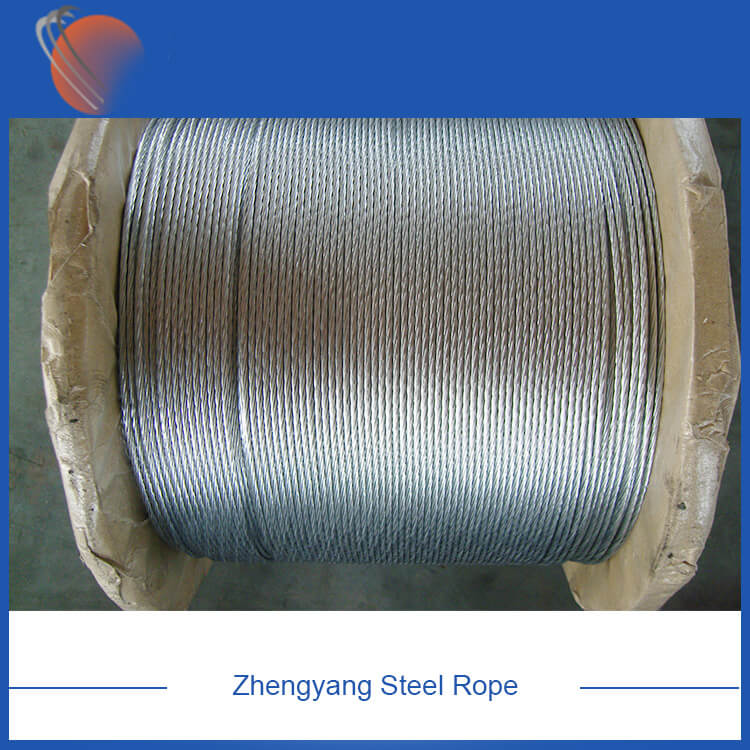

ASTM A475 мырышпен қапталған болат сым

ASTM A475 мырышпен қапталған болат сым

1 Қолданылу аясы
1.1 Бұл стандарт төрт мырышталған салмақ тобындағы дөңгелек болат сымдардан құралған арқандарға, ілмектерге, монтаж сымдарына және ұқсас мақсаттарға арналған мырышталған болат жіптердің бес сортына қолданылады.
1.2 Бес деңгей келесідей:
1.2.1 Жалпы деңгей;
1.2.2 Қалыпты деңгей
1.2.3 ашық ошақ деңгейі;
1.2.4 жоғары қарқындылық деңгейі;
1.2.5 Өте жоғары беріктік деңгейі.
1.2.6 Болат штанганың әрбір маркасының минималды үзу жүктемесі үшін 8 -бапты қараңыз.
1.3 Мырыш қабатының 4 салмақтық тобы: 1 типті және А дәрежелі, В дәрежелі және С дәрежелі. Мырыш қабатының минималды салмағын 12 -баптан қараңыз.
14 Сағаттық фунт бірлік жүйесінде көрсетілген мән стандартты мәндер болып табылады, ал жақшадағы мәндер тек анықтама үшін берілген.
2 анықтамалық стандарт
2.1 Американдық тестілеу және материалдар стандарттары қоғамы
A90 Мырыш немесе мырыш қорытпасы бар болаттан жасалған бұйымды қаптаудың салмағы (массасы) сынау әдісі A902 болат металл жабындысына арналған терминология B6 мырыш құймасы
3 термин
3.1 Осы стандартта қолданылатын зат есімдердің анықтамасы A902 -ге қатысты
3.2 Осы стандарттағы арнайы терминдердің сипаттамасы:
3.2.1 Бұрамалы сым-дайын болат бұрандалы сымның өрнектеу әдісі: сымның номиналды диаметрі, бұрандалы сымдағы болат сымдардың саны, тартылған сымның минималды үзіліс жүктемесі (8 қараңыз) және жабын түрі немесе тобы (12 қараңыз).
4 Тапсырыс мазмұны 00
4.1 Осы стандартқа сәйкес жеткізілетін тапсырыстарға мыналар кіреді:
4.1.1 Футпен өлшенген бұралған сымдардың саны;
4.1.2 Сымның номиналды диаметрі, болат сымдардың саны, тартылған сымның маркасы мен ең аз үзіліс жүктемесі (8 -бап және 1 -кесте);
4.1.3 Мырыш қабатының салмағы (түрі мен тобы) (12 -бап және 4 -кесте);
4.1.4 Катушканың немесе орамалы сымның ұзындығы (19 -бап).
5 Материалдар мен өндіріс
5.1 Негізгі металл болат болат болуға тиіс. Болаттың сапасы мен тазалығы болат сымды көрсетілген мөлшерде тартылғанда және мырышталған кезде дайын талшық пен монофиламенттің сапасы біркелкі болуын және осы стандартта көрсетілген өнімділік пен сипаттамаларға ие болуын қамтамасыз етуі керек.
5.2 Мырыштау үшін қолданылатын мырыш құймасы В6 стандартында көрсетілген кез келген деңгейге сәйкес келуі керек.
6 бұралу
6.1 Егер басқаша көрсетілмесе, бұралған сым бұралған күйде қалдырылады. Сол жақ бұрылыс бақылаушыға қатысты сағат тіліне қарсы бағытта бұралу ретінде анықталады. Барлық болат сымдар біркелкі керілумен бұралуы керек. Бұрылу минималды сыну жүктемесінің 10% кернеуі қолданылған кезде диаметрі айтарлықтай төмендемейтінін қамтамасыз ету үшін жеткілікті тығыз болуы керек.
6.2 1 × 3 бұрандалы сым концентрлі түрде бұралған 3 болат сымнан тұруы керек және олардың ұзындығы біркелкі сымның номиналды диаметрінен 14 еседен кем емес және 20 еседен аспауы керек.
6.3 1 × 7 бұрандалы сым орталық сымның айналасында шоғырланған 6 болат сымнан тұруы керек және біркелкі төсеу ұзындығы бұрандалы сымның номиналды диаметрінен 16 еседен аспауы керек.
6.4 1 × 19 бұрандалы сым орталық болат сымның айналасында шоғырланған 6 ішкі болат сымнан және 12 сыртқы болат сымнан тұруы керек. 6 болат сым оң қолмен бұралуы керек және диаметрі 7 болат сымнан үлкен емес. Біркелкі төсеу ұзақтығы. Болат сымның 7 өзегінің номиналды диаметрі болат сымның номиналды диаметрінен 3 есе үлкен болуы керек. Сыртқы қабаттағы 12 сым солға бұралған және 7 сым өзегінің айналасында шоғырланған түрде бұралуы керек және біркелкі төсеу ұзындығы бұрандалы сымның номиналды диаметрінен 16 еседен аспауы керек. ішкі болат сымдар, 12 аралық болат сымдар және орталық болат сымның айналасында шоғырланған 18 сыртқы болат сымдар. 6 болат сым солға бұрылған және 7 сымнан аспайды. Болат сым өзегінің номиналды диаметрінен 16 есе ұзын біркелкі төсеу. Болат сымның 7 өзегінің номиналды диаметрі болат сымның номиналды диаметрінен 3 есе үлкен болуы керек. 12 ортаңғы қабатты болат сымдар оң қолмен бұрылады және 7 болат сым өзектерінің айналасында концентрлі түрде бұралған және 19 болат сым өзектерінің номиналды диаметрінен 16 еседен аспайтын біркелкі төсеу ұзындығы бар. 19 болат сым өзектерінің номиналды диаметрі болат сымның номиналды диаметрінің 5 болуы керек. Сыртқы болаттан жасалған 18 сым 19 болат сым өзегінің айналасында солға бұрылған және концентрлі түрде бұралған және біркелкі төсеу ұзындығы бұрандалы сымның номиналды диаметрінен 16 еседен аспайды.
6.6 Бұрандалы сымдағы барлық болат сымдар, әрине, дайын болат жіпте дұрыс орналасуы керек. Бұралған сым кесілгенде, үзілген ұшындағы сымды орнында ұстау керек немесе сым оны орнында ұстау үшін қолмен оңай қалпына келтірілуі мүмкін. Орнында. Бұған деформацияға дейінгі, деформациядан кейінгі немесе қалыптау мен бекіту сияқты әр түрлі әдістер немесе процестер арқылы қол жеткізуге болады.
